FL641W/F-16P气动放料阀
FL641W/F-16P气动放料阀是由气动执行器和放料阀组成的控制阀门,性能与用途:操作方便,开启自由,运动灵活可靠;阀瓣装配维修简单,密封结构合理,密封圈更换方便实用。
订购热线:021-31007323
一、FL641W/F气动放料阀概述:
FL641W/F气动放料阀是由气动执行器和放料阀组成的控制阀门,性能与用途:操作方便,开启自由,运动灵活可靠;阀瓣装配维修简单,密封结构合理,密封圈更换方便实用。 结构:主要由阀体,阀瓣,密封圈,阀杆,支架,阀压盖,手轮,法兰,螺母,定位螺钉等零件。1、气动放料阀适用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的低用温度为-29℃,高温度为425℃。)
2、使用介质如颗粒、油品、纸浆、二氧化碳、气(不锈钢材质的低使用温度为-100℃,高使用温度为232℃。)
3、严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度>150℃浓度>30%)
二、FL641W/F气动放料阀技术参数:
公称压力(MPa) | 壳体试验(MPa) | 密封试验(MPa) | 工作温度 | 适用介质 |
1.0 |
1.5 |
1.1 |
≤175℃ |
水、颗粒、油品等 |
1.6 |
2.4 |
1.76 |
≤175℃ |

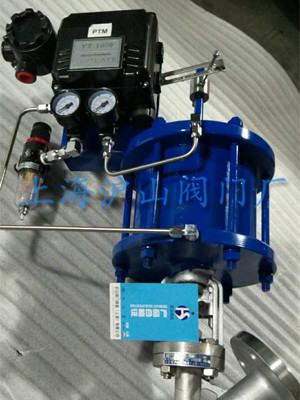

三、FL641W/F气动放料阀产品实拍:
![]() |
![]() |

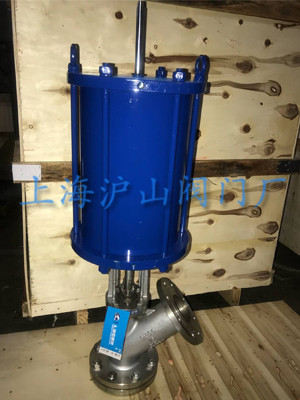

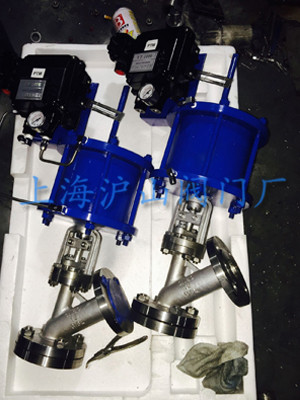

气动单作用放料阀 | 气动双作用放料阀 |
四、FL641W/F气动放料阀主要零部件材料:
零件名称 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12MO 2 Ti系列 | ZG00Cr17Ni14MO 2 系列 | WCB系列 |
阀体/阀盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
阀杆 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
阀瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
垫片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |

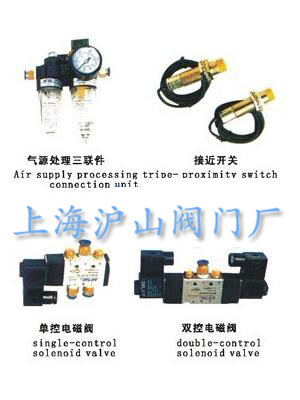

五、FL641W/F气动放料阀气缸可选附件:
![]() |
![]() |
气源三联件、限位开关、电磁换向阀 | 电气阀门定位器 |

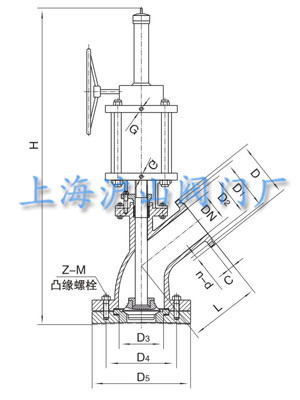

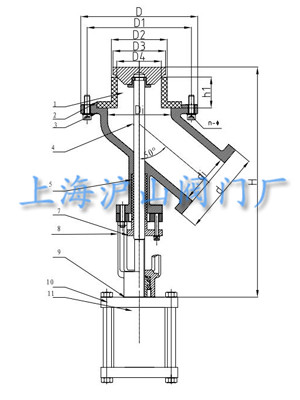

六、FL641W/F气动放料阀主要外形及连接尺寸:
![]() |
![]() |
DN | 上法兰 | 上法兰 | 下法兰 | 密封座 | ||
D1 | D2 | D3 | D4 | D5 | D6 | |
25 | 115 | 80 | 115 | 85 | - | - |
32 | 135 | 100 | 135 | 100 | - | - |
40 | 145 | 110 | 145 | 110 | 80 | 60 |
50 | 165 | 125 | 160 | 125 | 85 | 70 |
65 | 180 | 145 | 180 | 145 | 130 | 85 |
80 | 195 | 160 | 195 | 160 | 135 | 95 |
100 | 215 | 180 | 215 | 180 | 160 | 130 |
125 | 245 | 210 | 245 | 210 | 160 | 140 |
150 | 280 | 240 | 280 | 240 | 185 | 165 |
200 | 335 | 295 | 335 | 295 | / | / |
